Jaka jest metoda szacowania SOC (stanu naładowania) dla 36-woltowego akumulatora do rowerów elektrycznych?

Jeśli chodzi o działanie 36-woltowych akumulatorów do rowerów elektrycznych, dokładne oszacowanie stanu naładowania (SOC) ma kluczowe znaczenie. Jako dostawca akumulatorów do rowerów elektrycznych 36 V rozumiem znaczenie tego parametru i różne metody jego szacowania. W tym poście na blogu zagłębię się w szczegóły metod szacowania SOC dla 36-woltowych akumulatorów do rowerów elektrycznych, badając ich zasady, zalety i ograniczenia.

Zrozumienie stanu naładowania (SOC)

Stan naładowania reprezentuje ilość energii pozostałej w akumulatorze w porównaniu z jego pełną pojemnością. Zwykle wyraża się go w procentach, gdzie 0% oznacza całkowicie rozładowany akumulator, a 100% oznacza w pełni naładowany akumulator. Dla użytkowników rowerów elektrycznych znajomość SOC ich 36-woltowego akumulatora jest niezbędna do planowania jazdy, unikania nieoczekiwanego wyczerpania się akumulatora oraz zapewnienia płynnej i bezpiecznej jazdy na rowerze.

Metoda liczenia kulombowskiego

Jedną z najczęściej stosowanych metod szacowania SOC jest metoda zliczania Coulomba, znana również jako zliczanie amperogodzin. Technika ta opiera się na zasadzie całkowania prądu wpływającego do lub wypływającego z akumulatora w czasie. Podstawowy wzór na obliczenie SOC za pomocą zliczania Coulomba to:

[SOC(t)=SOC(t_0)+\frac{1}{C_{nom}}\int_{t_0}^{t}I(\tau)d\tau]

gdzie (SOC(t_0)) to początkowy stan naładowania akumulatora w chwili (t_0), (C_{nom}) to nominalna pojemność akumulatora, a (I(\tau)) to prąd w chwili (\tau).

Zalety:

• Prostota: Metoda liczenia Coulomba jest stosunkowo prosta w zastosowaniu. Wymaga jedynie pomiaru prądu i początkowej wartości SOC.
• Monitorowanie w czasie rzeczywistym: Dostarcza ciągłych informacji w czasie rzeczywistym na temat SOC akumulatora, umożliwiając użytkownikom śledzenie zużycia energii podczas jazdy.

Ograniczenia:

• Skumulowany błąd: Błędy mogą kumulować się z biegiem czasu, szczególnie w przypadku niedokładności pomiaru prądu lub jeśli pojemność baterii zmienia się z powodu takich czynników, jak starzenie się lub zmiany temperatury.
• Początkowa zależność SOC: Dokładność metody w dużym stopniu zależy od dokładności początkowej wartości SOC. Jeżeli początkowe SOC zostanie błędnie oszacowane, późniejsze obliczenia SOC będą nieprawidłowe.

Otwarty – metoda napięcia obwodu (OCV).

Metoda napięcia w obwodzie otwartym opiera się na zależności pomiędzy napięciem w obwodzie otwartym akumulatora (napięciem, gdy akumulator nie jest podłączony do obciążenia) a jego SOC. Różne składy chemiczne akumulatorów mają charakterystyczne krzywe OCV - SOC. Mierząc napięcie biegu jałowego 36-woltowego akumulatora do roweru elektrycznego i odnosząc się do jego krzywej OCV – SOC, można oszacować SOC.

Zalety:

• Wysoka dokładność w warunkach równowagi: Gdy akumulator znajduje się w stanie rozluźnienia (nie jest ładowany ani rozładowywany przez wystarczający okres), zależność OCV – SOC jest stosunkowo stabilna, a metoda może zapewnić dokładne szacunki SOC.
• Niezależny od danych historycznych: W przeciwieństwie do metody zliczania Coulomba, metoda OCV nie opiera się na wcześniejszych pomiarach prądu ani na początkowej wartości SOC.

Ograniczenia:

• Czasochłonne: Wymaga to, aby akumulator znajdował się w stanie obwodu otwartego przez pewien czas, aby osiągnąć równowagę. Nie jest to praktyczne podczas normalnej eksploatacji roweru elektrycznego.
• Wrażliwość na temperaturę: Temperatura ma wpływ na zależność OCV - SOC. Zmiana temperatury może prowadzić do błędów w oszacowaniu SOC, jeśli nie zostanie odpowiednio skompensowana.

Metoda elektrochemicznej spektroskopii impedancyjnej (EIS).

Elektrochemiczna spektroskopia impedancyjna jest bardziej zaawansowaną techniką szacowania SOC. Polega na doprowadzeniu małego sygnału prądu przemiennego do akumulatora i zmierzeniu odpowiedzi impedancyjnej w pewnym zakresie częstotliwości. Impedancja akumulatora zmienia się wraz z jego SOC, a poprzez analizę widma impedancji można oszacować SOC.

Zalety:

• Nieinwazyjny: Nie wymaga pełnego naładowania ani rozładowania akumulatora i można go zmierzyć podczas normalnej pracy.
• Wgląd w stan baterii: Oprócz oszacowania SOC, EIS może również dostarczyć informacji o rezystancji wewnętrznej akumulatora i procesach elektrochemicznych, które można wykorzystać do oceny stanu akumulatora.

Ograniczenia:

• Złożoność i koszt: Pomiar EIS wymaga specjalistycznego sprzętu i skomplikowanych technik analizy danych, co czyni go droższym i trudniejszym do wdrożenia w porównaniu z innymi metodami.
• Wrażliwość na warunki pomiaru: Pomiar impedancji jest wrażliwy na czynniki takie jak temperatura, zakres częstotliwości i obecność szumu, które mogą mieć wpływ na dokładność oszacowania SOC.

Metody oparte na modelu

Metody oparte na modelach wykorzystują modele matematyczne do opisu zachowania baterii i oszacowania SOC. Modele te mogą opierać się na modelach obwodów równoważnych lub modelach elektrochemicznych.

Równoważne modele obwodów:
Modele te przedstawiają akumulator jako kombinację elementów elektrycznych, takich jak rezystory, kondensatory i źródła napięcia. Dopasowując parametry modelu do danych eksperymentalnych i wykorzystując algorytmy estymacji stanu (np. filtr Kalmana), można oszacować SOC.

Modele elektrochemiczne:
Modele te uwzględniają procesy elektrochemiczne zachodzące wewnątrz akumulatora, takie jak dyfuzja jonów i reakcje elektrodowe. Chociaż modele elektrochemiczne są dokładniejsze i mają większe znaczenie fizyczne, są bardziej złożone i wymagają więcej obliczeń.

Zalety:

• Adaptacyjny i dokładny: Metody oparte na modelach mogą dostosowywać się do zmian zachowania baterii w czasie, takich jak starzenie się i zmiany temperatury, i zapewniają stosunkowo dokładne szacunki SOC.
• Integracja wielu czynników: Mogą uwzględniać wiele czynników, takich jak prąd, napięcie i temperatura, w procesie szacowania SOC.

Ograniczenia:

• Złożoność modelu: Opracowanie dokładnych i niezawodnych modeli akumulatorów jest wyzwaniem i wymaga głębokiego zrozumienia elektrochemii i matematyki akumulatorów.
• Wymagania obliczeniowe: Wdrożenie metod opartych na modelach często wymaga znacznych zasobów obliczeniowych, które mogą nie nadawać się do zastosowań w tanich rowerach elektrycznych.

Nasze 36-woltowe akumulatory do rowerów elektrycznych

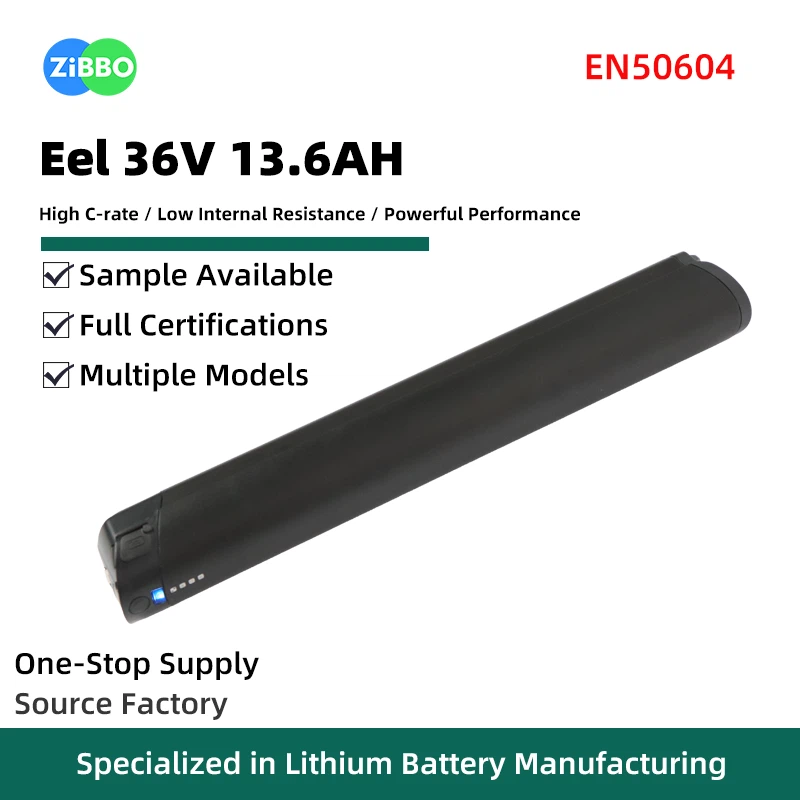

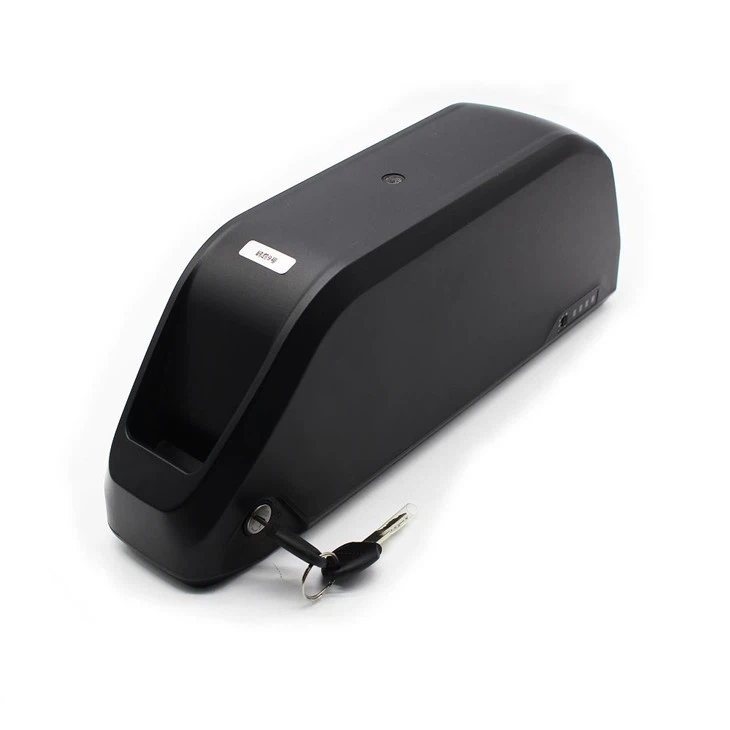

W naszej firmie oferujemy szeroką gamę wysokiej jakości akumulatorów do rowerów elektrycznych 36 V, m.inParrot 9 E - akumulator rowerowy 36V 48V,Model czajnika akumulatorowego E-bike, orazAkumulator do rowerów elektrycznych Eel 36V 13,6AH. Akumulatory te zostały zaprojektowane z wykorzystaniem zaawansowanych systemów zarządzania akumulatorami, które wykorzystują wiele metod szacowania SOC, aby zapewnić użytkownikom dokładne i wiarygodne informacje o SOC.

Kontakt w sprawie zakupu i negocjacji

Jeśli interesują Cię nasze 36-woltowe akumulatory do rowerów elektrycznych lub masz jakiekolwiek pytania dotyczące szacowania SOC lub wydajności akumulatorów, skontaktuj się z nami w celu zakupu i negocjacji. Zależy nam na dostarczaniu naszym klientom najlepszych produktów i usług.

Referencje

1. Chen, J. i Rincon – Munoz, RD (2012). Ocena stanu naładowania akumulatorów litowo-jonowych z wykorzystaniem adaptacyjnego rozszerzonego filtru Kalmana. Journal of Power Sources, 219, 206 - 213.
2. Barsali, S. i Ceraolo, M. (2002). Systemy zarządzania akumulatorami w zastosowaniach fotowoltaicznych. Recenzje dotyczące energii odnawialnej i zrównoważonej, 6(3), 279–326.
3. Plett, GL (2004). Rozszerzona filtracja Kalmana dla systemów zarządzania akumulatorami HEV na bazie LiPB: Część 2. Modelowanie i identyfikacja. Journal of Power Sources, 134(2), 262 - 276.
